2009年02月04日

ファットボーイカスタム

今日は昨日に引き続き、クロームスイッチ取り付けを紹介します。

クロームのスイッチキャップを取り付けたスイッチボックスをハンドルに取り付けます。

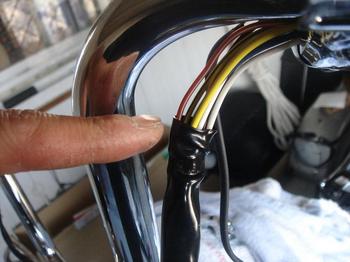

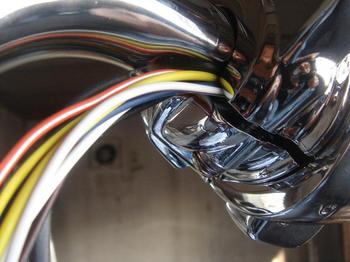

この時、ハンドルのディンプル(配線逃がしのへこみ)部にしっかり配線を逃がして下さい。

特に左側は今回グリップヒーターの配線があるので、かなり上手くやらないと配線が噛んでしまいますので、注意して下さい。

どうしても配線が邪魔してスイッチボックスを固定出来ない場合は、配線カバーをずらしてあげると、比較的簡単にはまります。

次はレバーを取り付けます。
今回はグリップヒーターのスイッチがクランプの代わりになります。

右側も同様に取り付けます。
a href="http://herohiro0429.sakura.ne.jp/sblo_files/bike-hero/image/1444.jpg" target="_blank">1444.jpg


次はグリップを取り付けます。
今回使用したグリップヒーターはハンドルの内側に付けるので、色んなグリップが選択出来るというのが最大のメリットです。

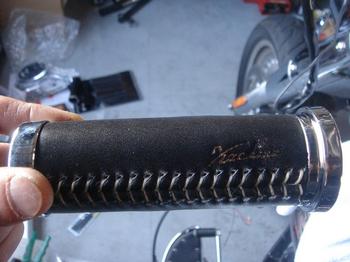

今回はカチナ製のレザーグリップです。

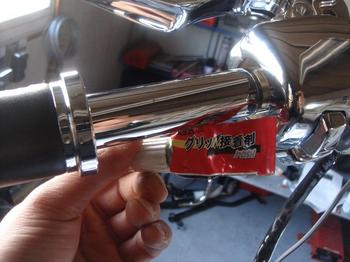

左側を取り付ける時はグリップ接着剤を使ってしっかり差し込みます。

右側はアクセルワイヤー、スロットルワイヤーの入れ替えもあるので、後日また紹介します。

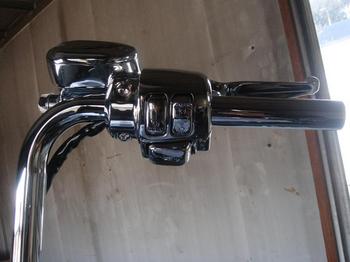

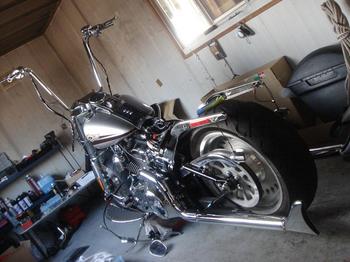

ここまでの図です。

明日は配線の延長、各ワイヤー交換をします。
残りはバガーキット取り付けステー作成です。

かなりワクワクしてきましたよ!
